¿Qué es un eyector?

El eyector es una bomba de vacío, generalmente movida por vapor, que no tiene partes móviles y que es capaz de alcanzar presiones absolutas de entre 1 micrón y 30 pulgadas de Hg. El eyector está formado básicamente por tres elementos: Cámara de aspiración, tobera y difusor de mezcla. El principio de funcionamiento es el siguiente: el fluido motriz, generalmente vapor, es acelerado en una tobera convergente-divergente, convirtiendo la presión en velocidad. Debido al efecto Venturi, la presión en la descarga es muy baja, produciendo una succión del fluído aspirado en la cámara de mezcla. La mezcla del fluido motriz y aspirado es introducida en el difusor, donde se transforma la velocidad en presión, obteniendo en la descarga una presión intermedia entre la del fluido motriz y el impulsado.

¿Cuál necesito?

Los factores que deben ser considerados para seleccionar correctamente un sistema de eyectores son:

  • 1. Presión/Temperatura de succión en la brida de aspiración del eyector.
  • 2. Presión de descarga requerida.
  • 3. Naturaleza de la carga (composición, vapores corrosivos, etc.).
  • 4. Capacidad requerida.
  • 5. Mínima presión de vapor disponible para el sistema eyector.
  • 6. Máxima temperatura del agua de entrada a condensadores (si se requieren).
  • 7. Tipo de condensador requerido: barométrico o de superficie.

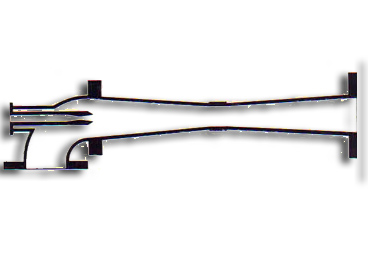

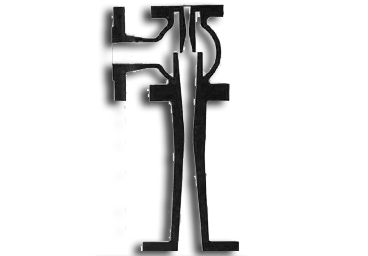

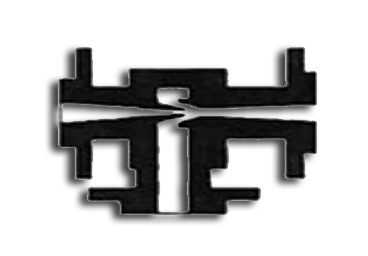

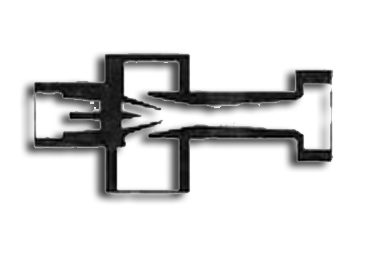

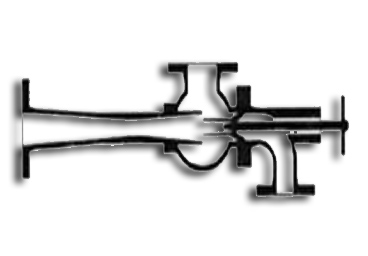

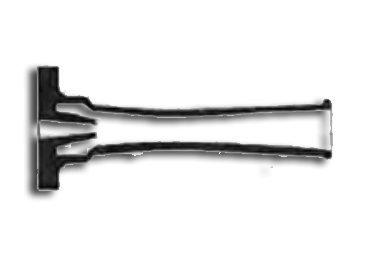

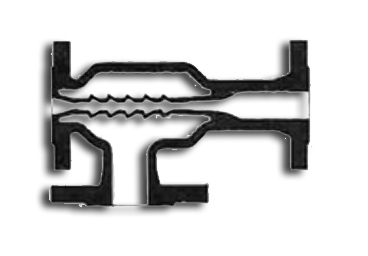

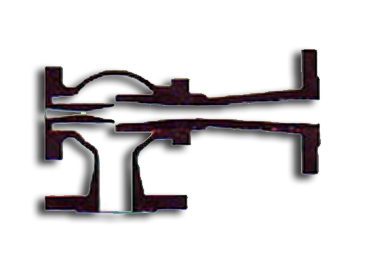

Tipos de Eyectores

  • Eyector: término general que cubre todos los equipos a chorro, los cuales descargan a vierta presión intermedia entre la motriz y la de succión.
  • Eductor: Eyector en el que el fluido motriz es un líquido.
  • Sifón: Eyector en el que el fluido motriz es un gas.
  • Scrubber: Eyector para comprimir grandes cantidades de vapor de agua u otros vapores condensables desde una presión absoluta de succión relativamente baja respecto a la presión de descarga. La mezcla debe ser condensada usando condensadores.
  • Termocompresor: Término común utilizado para comprimir grandes cantidades de vapor desde una presión de succión atmosférica o cercana a la atmosférica hasta una presión de descarga superior a la atmosférica.
  • Exhauster: Eyector en el cual el fluido de succión es un gas. El fluido motriz puede ser un líquido o un gas.

Aplicaciones

  • Química: destilación, concentración, evaporación, secado.
  • Petróleo: Destilación del crudo, destilación atmosférica.
  • Acero: Desgasificados (hidrógeno e impurezas gaseosas).
  • Farmacéutica: Protección del secado de plasma, antibióticos.
  • Alimenticia: Evaporación, concentración, secado.
  • Eléctrica: Secado e impregnación de conductores. Cables.
  • Textil: Fabricación de fibras sintéticas. Secado de tejidos.
  • Azúcar: Evaporación y concentración de los jugos.
  • Aceite: Desodorización, extracción por disolventes.
  • Plásticos: Estirado, extrusión, inyección, moldeado, secado.
  • Mecánica: Cebado de bombas, vaciado de tanques.
  • Papeleras: Cajas y cilindros, filtros rotativos, bajo vacío.
  • Aeroespacial: Cámaras de ensayo, ensayos de motores turbomáquinas.
